图腾冷通道机柜

型号:冷通道



销售咨询:18510547210

查看更多相关产品

标 准:

  符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、GB/T3047.2- 92标准;兼容ETSI标准.

特点:

  冷热空气相隔离,不紊流,不短路,制冷效率高,节省能耗成本;

  散热效果好,比单台机柜制冷效率有明显提高,提高机柜设备的安装密度,节省机房的空间;

  通道顶板由磁力锁吸附在顶盖边框上,磁力锁电源由消防系统控制,出现消防警报情况时,机房消防系统强制关闭电源,顶盖在重力作用下打开,对冷通道区域进行气体消防,安全可靠;

  模块化安装,整套系统的所有安装都是通过工厂加工成模化块的形式到现场,方便安装;

  通道两头门板采用推拉门或电动门,不占用走道空间,可选带观察窗的钣金门或落地玻璃门;

  配数字密码锁或用户指定锁型;

  通道顶部采用透明玻璃做盖板,打开后,距地面高度方便人员进出,不会对操作者造成任何伤害;

  通道顶部配节能灯;

  通道顶罩部件和前后门部件连接处配有密封条,极大提高制冷效率;

  通道内安装温度、湿度、烟雾等传感器,采集信号以供精密空调对通道内的温度及湿度进行调节及传送给消防系统控制信号;

  通道内部可选安装摄像头,门板上方可选安装温度、湿度显示屏以便对通道内部进行实时监测和控制;

材 料:

  方孔条安装梁耐指纹镀铝锌板;其余SPCC优质冷扎钢板制作;

厚 度:

  方孔条及顶盖2.0mm,骨架和安装梁1.5mm,其余SPCC 1.2mm;

表面处理:

  方孔条、安装梁本色,其余脱脂、磷化、静电喷塑





  1. 冷通道密闭组件主要技术性能参数



  2. 通道活动门

    通道两端活动门可选用平移门或推拉设计,活动门门框架采用1.2mm冷轧钢板边框,内部为5mm钢化玻璃,玻璃面积不小于门的75%。整体平整美观,颜色与机柜保持一致,推拉门安装隐形自动闭门器。平移门可选手动平移门和自动平移门



图腾机房冷通道技术规格说明书


一、功能:用于高密度机房节能散热

二、优点:

1、节能:有效地阻止了机房内的冷、热空气紊乱,大大提高了冷却效果,有效地降低了机房的散热能耗;

2、可靠:准确地将冷气送至每个需冷却的机柜的进风口,机房无冷气到达不了的死点。

3、安全:a.所使用的玻璃均为安全贴膜钢化玻璃,耐高温且破碎不伤人。天窗打开时最底点距地大于1.9m,不影响通道内工作人员通行;

      b.实时对通道内进行监控摄像,有效地对通道内的活动过程数据进行保护;

     c.普通门锁、数字密码锁、门禁卡等保护措施,有效防止了非授权人员进入冷通道内对机柜进行操作;

4、智能:智能化检测机房内机柜各点的温、湿度及烟雾参数,超过设定时智能报警;

5、消防联动可靠:消防启动前天窗在自重作用下打开,动作可靠;

6、方便:模块化的安装,充分保证各零件之间的互换性;

7、美观:a.一体化的设计,同时解决了机柜、步线相协调的问题;

     b.大屏液晶显示屏显示冷通道内的温、湿度、露点数据,为你提供了直观的实时数据。


三、详细配置及参数如下:


机柜

框架

九折型材焊接框架,强度高、框架占用空间少,可操作空间大


静载承重

标准型机柜1000kg,重载型机柜1600kg。(均取得第三方认证)


大开孔面积、高通风率(通风率72.1%)的六角网孔前、后门,大大提高了进、出风的面积和减小了进、出风的阻力;可并柜安装的侧门板,可在机柜并列成排安装时有效阻止火灾的蔓延


安装尺寸精度

19”标准安装,精准的尺寸,保障用户设备顺利安装

方孔条任意一个单元内相邻两安装孔中心距:12.7±0.2mm

方孔条任意相邻两个单元中心距:44.45±0.3mm

方孔条任意两个单元中心距误差:<±0.4mm

相邻两方孔条安装孔中心距:465±1.6mm


气流封堵

冷气侧设备安装面以前的机柜上、下、左、右均封闭;正面除需冷却设备外,其余部分用免工具安装的铁制肓板将气流封堵,保证冷气都经过需散热的设备,无气流短路,提高冷气利用率


符合标准

ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7、GB/T3047.2-92标准;兼容ETSI标准。


抗震测试

通过通信设备抗震等级测试8、9烈度测试,并取得第三方认证证书。

翻转天窗支架

1、 尺寸:1200mm(宽)* 600mm(深)*270mm(高);

2、 材质: 1.5mm厚冷轧板多道折弯+焊接制作,满足刚度要求;

3、 模块式设计,完全互换,安装极其方便;

4、 当相对的两台机柜宽度尺寸不一样时也可安装;

5、 一侧为机柜,另一侧为房屋柱子是仍可安装。

翻转天窗

1、 材质为5mm贴膜钢化玻璃(可选有机玻璃或阳光板)+冷轧板制作框架,即满足刚度要求,又不影响顶部采光,冷通道内可以不增加灯光照明组件;

2、 天窗分固定式和可开启式两种;

3、 可开启式天窗分为整体天窗可开启和两侧固定、中间部分开窗可开启两种;

4、 开启式天窗采用翻转式设计,电磁吸铁断电后靠自重翻转打开(打开角度90°,最大限度地让消防气体通过天窗进入冷通道),动作可靠;

5、 电磁铁断电与消防联动,消防启动前先断开电磁铁供电,打开天窗;电磁铁通断电也能手动控制;打开后天窗最底点到地面距离≥1900mm,不影响通道内人员通行。

通道门

1、 材质:5mm贴膜钢化玻璃(可选有机玻璃)+冷轧板制作框架,满足刚度要求的同时又满足了从通道外部对通道进行观察的要求;

2、 通道门的门打开方式分为:转轴对开式、转轴单开式、手动滑移对开式、自动滑移对开式;

3、 转轴式门可带有自动闭门器;

4、 自动滑移门具有防夹、断电时自动打开功能;

5、 门锁可选转动摇把锁、密码锁、门禁或客户选定锁型;

6、 通道内外均可开门;

7、 冷通道一侧自动门平移门,另一侧可手动推开的转动门,可保证在自动门受外界强度大破坏力卡死时,通道内人员可手动推开转动门逃离事故现场,充分保证了人员的安全。

走线

1、 强、弱电分开走线;

2、 同一列机柜上安装有可调大小的走线槽;

3、 每两列机柜间有跨接的走线槽;

4、 机柜内各传感器、控制器电线不可见;

5、 冷通道内部自身所带的控制器接线不与用户用布置的线缆干涉。

显示

冷通道外侧门眉上可安装有大屏液晶显示器显示冷通道内冷气流温、湿度及露点参数。

报警

温、湿度报警:可在每台机柜的热空气侧装有温、湿度传感器,当热空气侧温、湿度参数超过设定范围时发出报警,并显示实时温、湿度参数;

视频监控

通道内可装视频对通道进行定时监控,当有人进入冷通道时视频摄像启动,人员离开后视频自动关闭,有效节能了视频的存储空间。

控制主机

1、 门禁管理:当检测到门禁管理刷卡信号时,将所刷卡信息记录,并发送到机房管理人员;

2、 视频管理,当检测到人员进入冷通道后,启动摄像头,将通道内的照明灯打开,人员离开后关闭;

3、 温、湿度数据的记录;

4、 报警:当温、湿度的实测数据超过设定数据时,发送短信息或拨打多位管理人员的手机报警。

局部大功率机柜散热

当同一冷通道内的局部机柜的发热量很大时,可将机柜进风口的静电地板换成带风扇且可调风向的地板,使局部大功率散热机柜的进气量增加,从而提高冷却效率。

安规

所有钢化玻璃符合“CCC”认证要求;

所有电气元器件符合:“CCC”认证要求;

工作环境

-5℃~+40℃

湿度≤85%(30℃)

大气压力:76~106kpa

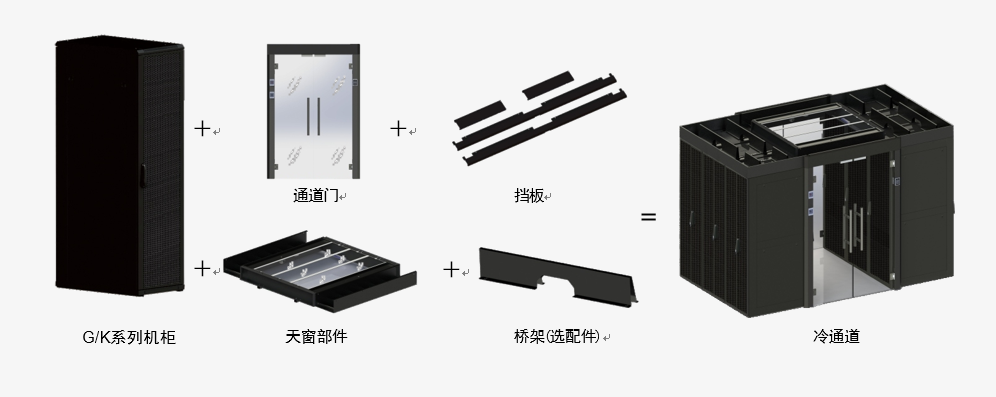

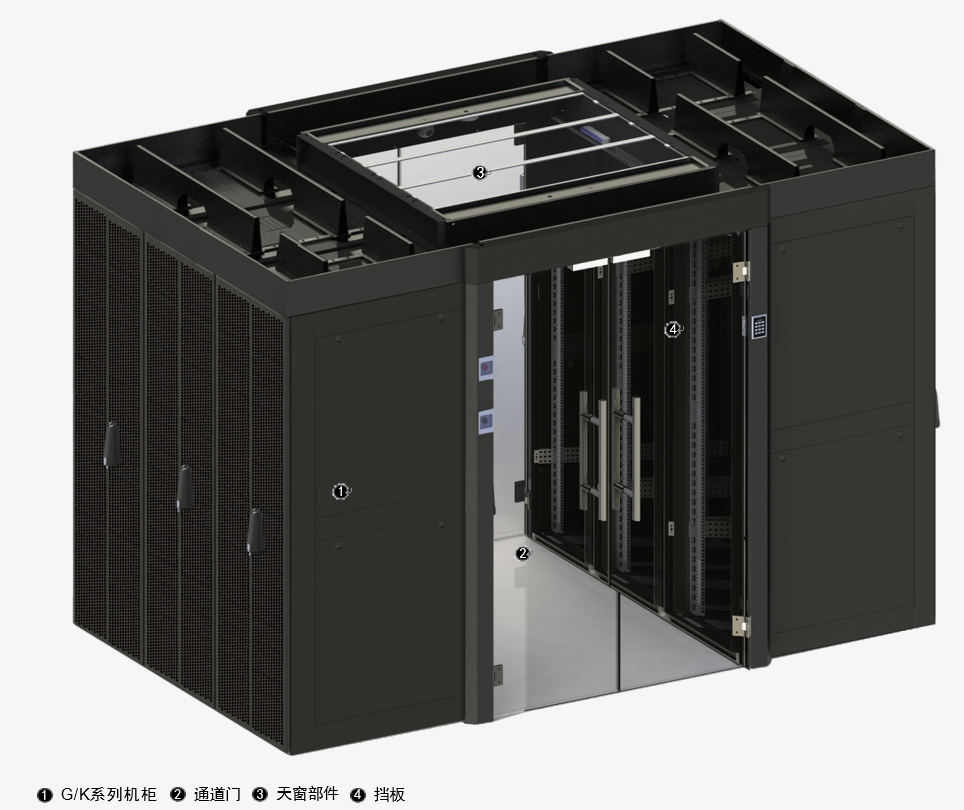

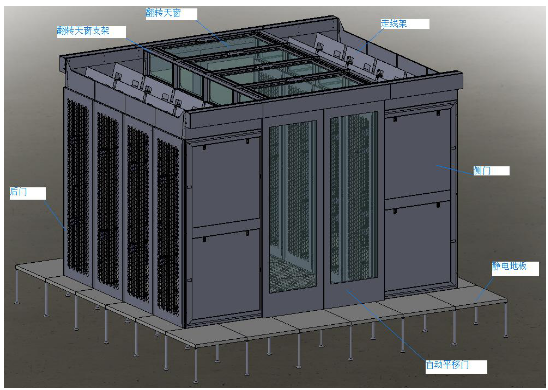

冷通道总装示意图

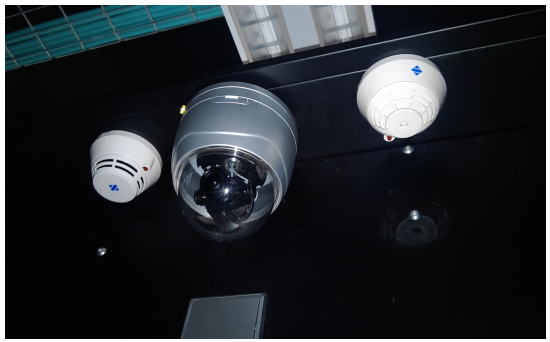

冷通道内烟雾传感器、摄像头、温度传感器安装实物图

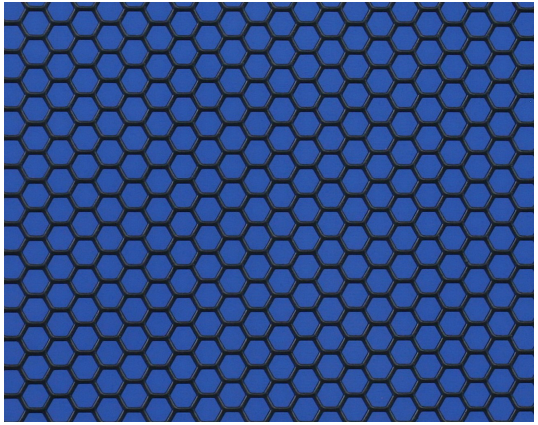

前后门的高密度六角网孔图, 通风率达72.1%

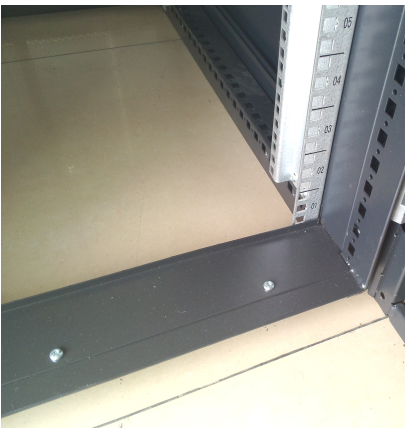

机柜进气侧的气流封堵实物图

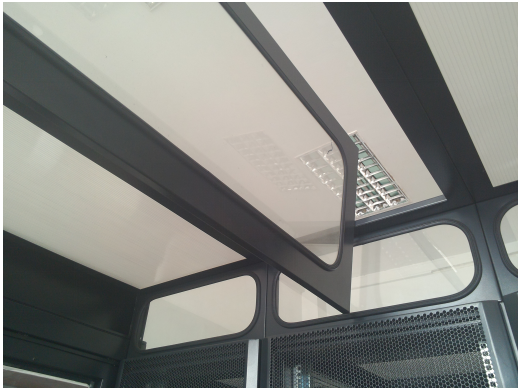

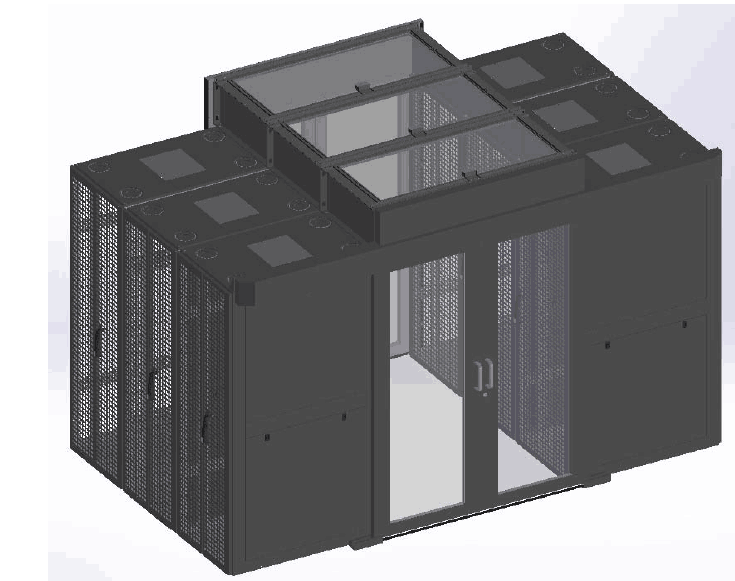

翻转天窗打开时的实物图

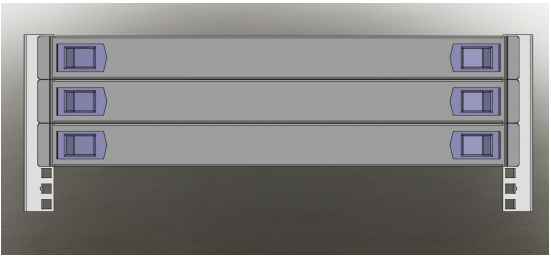

免工具安装的铁制盲板安装效果图

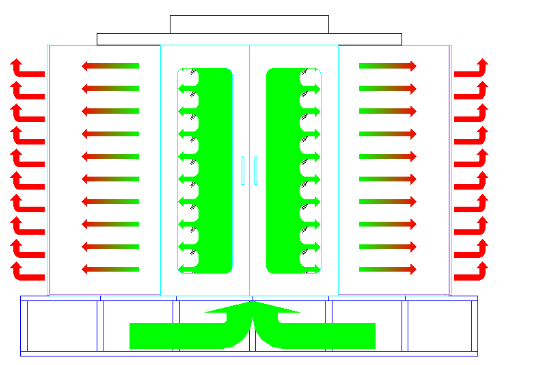

冷通道气流布置示意图

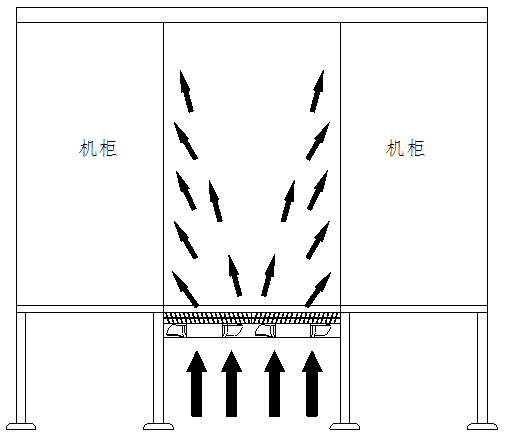

解决局部大功率机柜散热的示意图

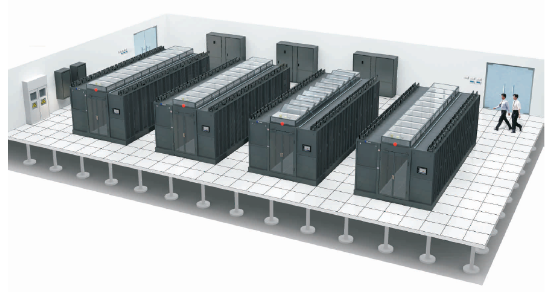

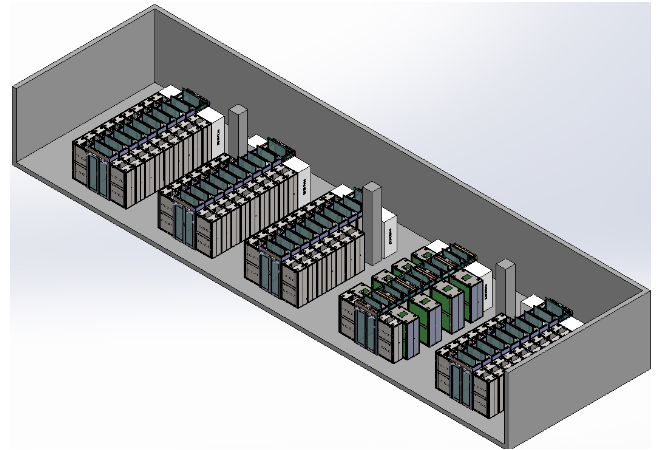

机房效果图








磁力锁参数:

  型号:VN-180

  工作电压:DC-12V

  最大吸附力:180KG(最大可吸附表面平整的物体180KG)

  磁力锁通电时顶部状态 磁力锁断电后顶部状态

  气流控制介绍:

  机房空调将冷空气经静电地板送入冷通道;

  冷空气至通过服务器的散热孔,从服务器的前端进入,将服务器所发出的热量“带走”后从后端排出;

  服务器与服务器之间的空隙用盲板封闭;
